Блочные тепловые пункты являются важнейшими элементами современных систем теплоснабжения. Сердцем любого БТП является теплообменник, от правильного выбора которого зависит эффективность всей системы отопления и горячего водоснабжения. Специалисты компании ООО «РусТрейд» подготовили подробное руководство по подбору оптимального теплообменного оборудования.

Основные факторы, влияющие на выбор теплообменника для БТП

Ошибка при выборе теплообменника приводит к одним из двух негативных сценариев.

• Недостаточная мощность (недогрев). Аппарат не сможет обеспечить здание необходимым количеством тепла в самые холодные дни. Жильцы или сотрудники будут мерзнуть, возрастут жалобы, а система не будет выполнять свою основную функцию.

• Завышенная мощность. Этот вариант кажется менее критичным, но он ведет к значительным финансовым потерям.

1. Перерасход средств на этапе закупки. Более мощные теплообменники существенно дороже.

2. Увеличение габаритов. Аппарат займет больше места в и так ограниченном пространстве БТП.

3. Низкая экономичность. Работа на граничных режимах с низкой эффективностью, возможное быстрое загрязнение.

Чтобы избежать этих крайностей, необходим грамотный инженерный расчет.

Методика расчета площади теплообмена

Определение требуемой площади поверхности теплообмена начинается с расчёта тепловой нагрузки. Формула Q=G×c×t позволяет вычислить необходимую мощность, где G — расход теплоносителя, c — удельная теплоёмкость, t — перепад температур.

Площадь теплообменника рассчитывается по формуле F=Q/(k×tср), где k — коэффициент теплопередачи, tср — средний температурный напор. Коэффициент теплопередачи зависит от материала пластин, скорости потока и физических свойств теплоносителей. Для пластинчатых аппаратов он составляет 3000–7000 Вт/(м2×К).

При расчёте учитываются дополнительные факторы: загрязнение поверхностей, гидравлические потери, запас мощности. Рекомендуемый коэффициент запаса составляет 1,15–1,25 от расчётной величины.

Типы теплообменников для БТП

Существует несколько основных типов теплообменников, которые могут использоваться в блочно-модульных тепловых пунктах.

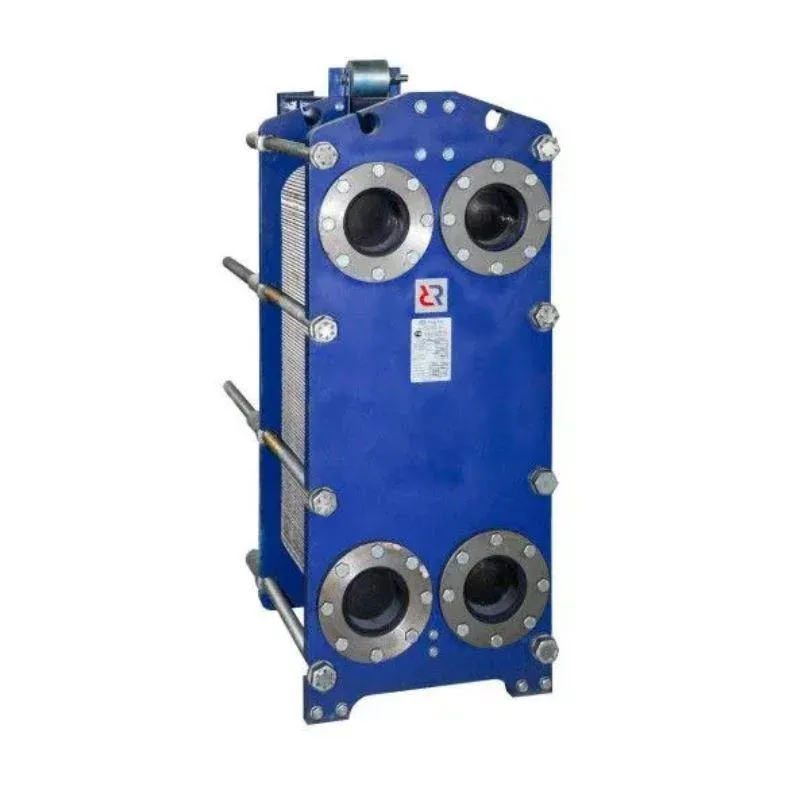

1. Пластинчатые

Конструкция состоит из набора тонких металлических пластин с волнообразной поверхностью, между которыми циркулируют теплоносители. Такие теплообменники компактны, эффективно передают тепло и легко обслуживаются.

2. Трубчатые

В них одна среда протекает внутри множества труб, а вторая — снаружи вокруг них. Высокая прочность и надежность, применяется при больших давлениях и температурах.

3. Рекуперативные

Промежуточная поверхность постоянно контактирует с двумя потоками, тепло передается беспрерывно. Обеспечивают эффективный обмен при непрерывной работе.

4. Воздушные

Используют для нагрева или охлаждения воздуха — менее распространены для БТП, но могут применяться в специфических условиях.

Критерии выбора

Подбор теплообменника начинается с анализа технического задания. Определяются параметры теплоносителей: температура, давление, расход, химический состав. Учитывается назначение БТП — отопление, ГВС или комбинированная схема.

Важным фактором является качество теплоносителя. При жёсткой воде предпочтительнее разборные модели, позволяющие проводить регулярную механическую очистку. Для чистых сред оптимальны паяные аппараты с максимальным КПД.

Экономическая составляющая включает в себя первоначальные затраты и расходы на эксплуатацию. Дешёвые модели могут требовать частого обслуживания, что увеличивает совокупную стоимость владения.
