Балансировка систем отопления и холодоснабжения — одна из главных задач при проектировании и эксплуатации инженерных сетей.
Неправильное распределение расхода ведёт к разбалансировке, жалобам потребителей и перерасходу энергии.

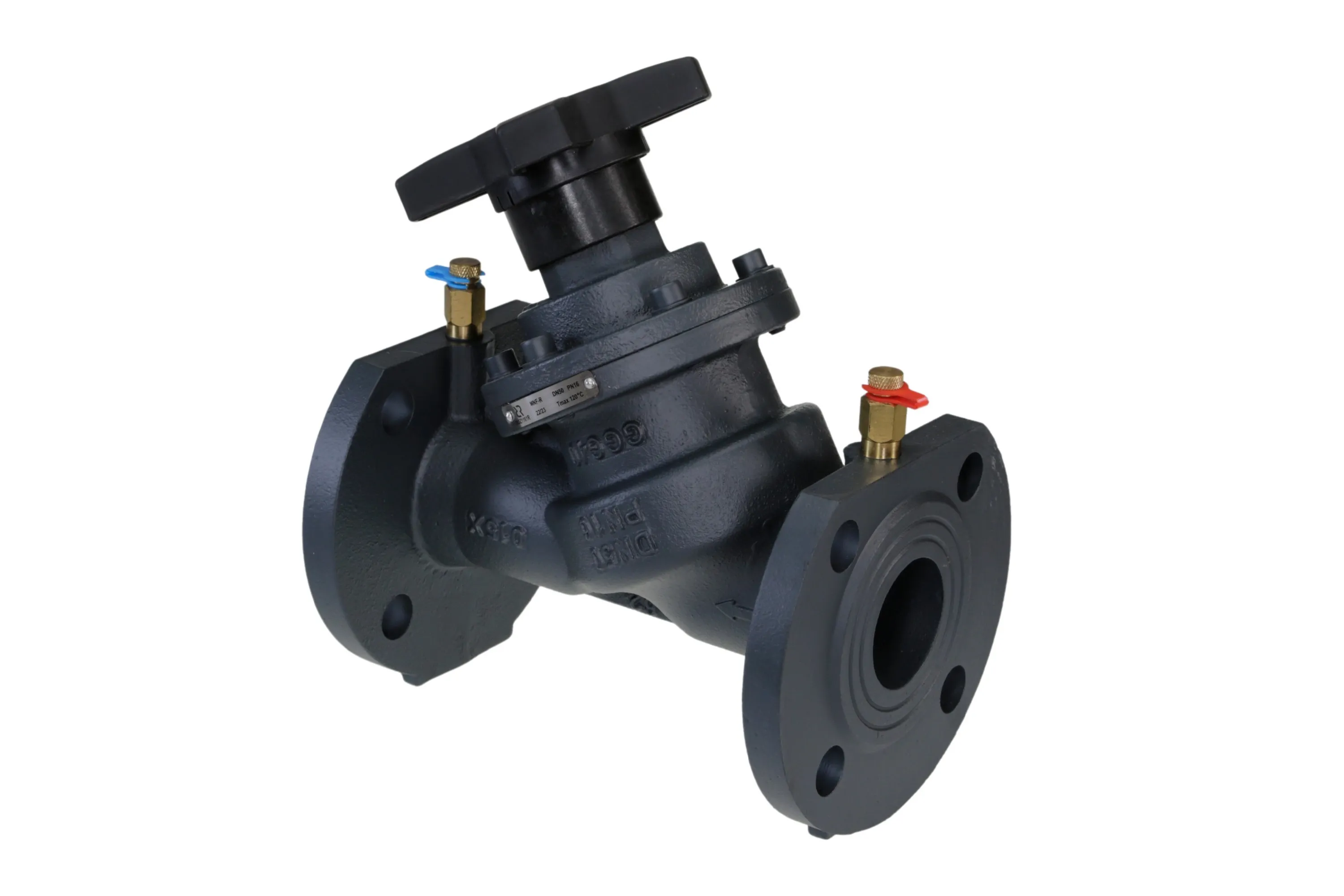

Эффективным решением выступают чугунные фланцевые балансировочные клапаны, особенно актуальные на магистралях и стояках больших диаметров.

Назначение балансировочных клапанов

Балансировочные клапаны позволяют:

• распределить расчетные расходы по стоякам и контурам системы;

• исключить «перетоки» и разбалансировку в многоконтурных сетях;

• обеспечить равномерное прогревание отопительных приборов;

• упростить пусконаладку и эксплуатацию.

На крупных объектах (жилые комплексы, административные здания, промышленные цеха) без балансировки система либо работает с перерасходом, либо отдельные зоны остаются недогретыми.

Конструктивные особенности

• Чугунный корпус — оптимален для диаметров DN50–DN300, выдерживает давление PN16/PN25 и обеспечивает долговечность.

• Фланцевое соединение — упрощает монтаж и демонтаж на трубопроводах большого диаметра.

• Шкала настройки — позволяет фиксировать положение клапана и возвращаться к нему при сервисе.

• Измерительные штуцеры — дают возможность подключать приборы для замеров фактического расхода и перепада давления.

Практическое применение

1. Отопление — распределение теплоносителя по стоякам и секциям здания.

2. Системы холодоснабжения (чиллеры, фанкойлы) — выравнивание расходов по контурам.

3. ИТП и ЦТП — точная регулировка расхода через теплообменники.

4. Промышленные объекты — балансировка технологических контуров.

Подбор и монтаж

• Обязателен расчёт Kv, подбор только по диаметру трубы недопустим.

• Диаметр клапана должен соответствовать расчетному расходу, а не условному диаметру магистрали.

• Монтаж рекомендуется на прямом участке трубы: до и после клапана не менее 5 диаметров.

• Важно соблюдать направление потока (ориентация зависит от модели).

• При пусконаладке обязательно использование измерительных штуцеров.

Типичные ошибки эксплуатации

1. Монтаж клапана без последующей настройки — формально установлен, но система разбалансирована.

2. Подбор «по условному диаметру», без гидравлического расчёта.

3. Игнорирование потерь давления на клапане, что перегружает насос.

4. Настройка «на глаз» без применения измерительных приборов.

Вывод

Чугунные фланцевые балансировочные клапаны — это инструмент точной гидравлической настройки, а не просто арматура.
При грамотном подборе и настройке они:

• обеспечивают равномерное распределение расходов,

• снижают энергозатраты,

• повышают комфорт пользователей.

Их применение в средних и крупных системах — обязательный стандарт современной инженерной практики.
