Клапаны регулирующие

Клапаны регулирующие седельные

Точное управление потоком в системах отопления, водоснабжения и технологических линиях

Седельные регулирующие клапаны — это важнейшие элементы трубопроводной арматуры, предназначенные для точной дозировки и регулирования потока жидких или газообразных сред. Их основное отличие — использование седла и запорного конуса (или штока), обеспечивающих высокую герметичность и стабильность регулирования даже в условиях перепадов давления и температуры. Эти клапаны широко применяются в автоматизированных системах управления технологическими процессами, а также в отоплении, вентиляции и охлаждении.

Принцип действия и особенности конструкции

Надёжность и точность регулирования

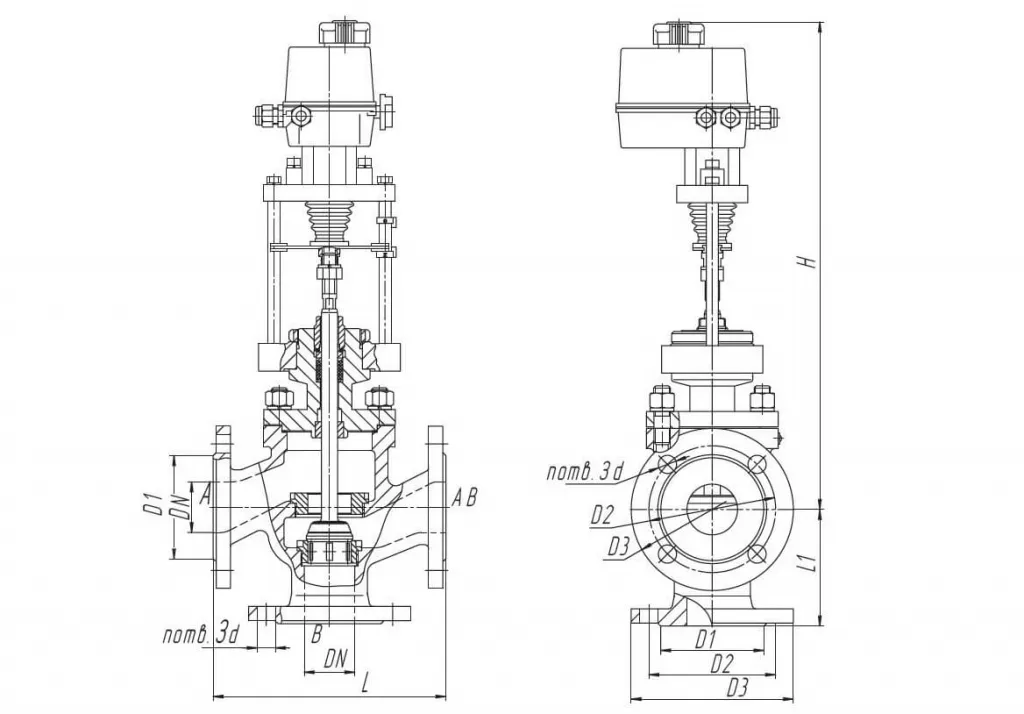

Седельный клапан состоит из корпуса с седлом, штока (иногда — с конусом), уплотнений и привода. При изменении положения штока меняется проходное сечение, и, соответственно, регулируется объём протекающей среды. Клапаны могут быть:

• Односедельными — с одной линией уплотнения

• Двухседельными — для симметричной работы с минимальной гидравлической силой

• Трёхходовыми — для смешения или разделения потоков

Для управления клапаном могут применяться:

• Ручные регулировочные маховики

• Электрические или электромеханические приводы

• Пневмоприводы — в промышленных системах автоматизации

Преимущества седельных регулирующих клапанов

• ✅ Точная настройка расхода и температуры

• ✅ Надёжная герметизация в закрытом положении

• ✅ Широкий диапазон рабочих давлений и температур

• ✅ Устойчивость к гидравлическим ударам и кавитации

• ✅ Совместимость с системами автоматического управления

Области применения

Седельные регулирующие клапаны находят применение в различных системах:

• Системы отопления и вентиляции (в т.ч. централизованные ИТП и ЦТП)

• Сети горячего и холодного водоснабжения

• Системы охлаждения и кондиционирования воздуха (чиллеры, фэнкойлы)

• Промышленные технологические процессы — регулировка подачи пара, воды, химических растворов

• Теплообменное оборудование — управление расходом теплоносителя

Технические параметры

• Диаметры условного прохода (DN): от 15 до 300 мм

• Материалы корпуса: латунь, чугун, сталь, нержавеющая сталь

• Материалы уплотнений: EPDM, FKM, PTFE (в зависимости от среды)

• Тип подключения: фланцевое, резьбовое, сварное

• Давление: до 25 бар

• Температура среды: от –10 °C до +180 °C (в зависимости от исполнения)

Бренды и типы клапанов

Мы предлагаем регулирующие седельные клапаны от ведущих производителей:
Ридан, Теплосила, Danfoss, Siemens, Honeywell, Belimo, Oventrop, Valtec, Herz, Tiemme и других. Доступны модели с ручным управлением и с приводами (в том числе с модулем 0–10 В, 4–20 мА, ON/OFF и M-Bus).

Подбор и поставка

Наши инженеры помогут подобрать клапан по параметрам системы: расход, давление, тип среды, диапазон регулирования, способ управления. В наличии — одно- и двухседельные модели, приводы, адаптеры, переходники и запасные части.
