Пластинчатый теплообменник Этра ЭТ-005 Ду 32

Пластинчатый теплообменник Этра ЭТ-005 Ду 32 — разборный теплообменный аппарат для отопления и ГВС

Пластинчатый теплообменник Этра ЭТ-005 Ду 32 — это компактный разборный теплообменный аппарат, предназначенный для передачи тепловой энергии между двумя жидкими средами без их смешивания. Оборудование применяется в системах отопления, горячего водоснабжения, вентиляции, охлаждения и в технологических процессах, где необходим стабильный температурный режим и надежная работа оборудования.

Модель рассчитана на установку в индивидуальных и центральных тепловых пунктах, котельных, коммерческих зданиях и на промышленных объектах. Благодаря пластинчатой конструкции аппарат обеспечивает высокую эффективность теплообмена при сравнительно небольших габаритах, что особенно важно для тепловых узлов с ограниченным пространством.

Конструкция и устройство

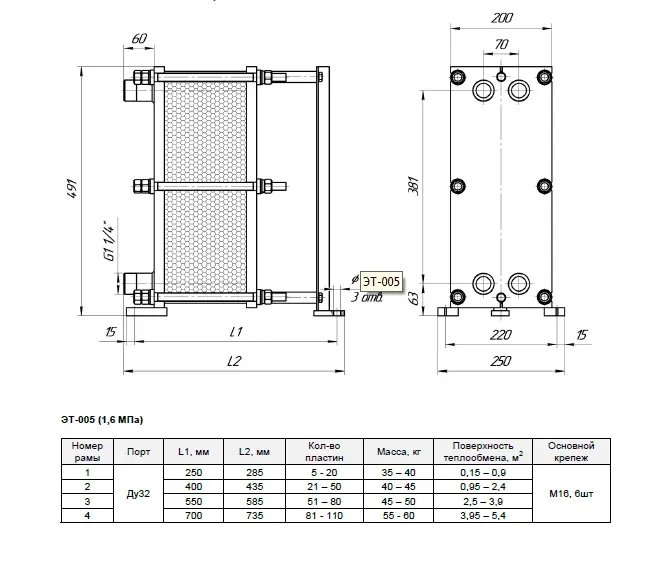

Теплообменник выполнен по классической рамной разборной схеме. Рабочая часть состоит из пакета гофрированных металлических пластин, зажатых между неподвижной и прижимной плитами с помощью стяжных шпилек. Между пластинами образуются чередующиеся каналы, по которым проходят горячий и холодный теплоносители.

В состав конструкции входят:

• передняя опорная плита с присоединительными патрубками;

• задняя прижимная плита;

• верхняя направляющая балка;

• пакет теплообменных пластин;

• стяжные болты;

• эластомерные прокладки.

Диаметр присоединений Ду 32 позволяет использовать аппарат в большинстве стандартных тепловых пунктов. Количество пластин может варьироваться, что дает возможность регулировать тепловую мощность под конкретную нагрузку.

Материалы

Пластины изготавливаются из коррозионностойкой нержавеющей стали, устойчивой к температурным нагрузкам и воздействию теплоносителей. Уплотнения выполняются из специальных эластомеров, обеспечивающих герметичность каналов и предотвращающих смешивание сред.

Принцип работы

Работа аппарата основана на противоточном движении потоков. Один теплоноситель движется по одним каналам, второй — навстречу по соседним. Передача тепла происходит через стенку пластины без контакта жидкостей.

Гофрированная поверхность пластин создает турбулентное движение жидкости, благодаря чему:

• повышается коэффициент теплопередачи;

• ускоряется нагрев воды;

• уменьшается образование накипи;

• стабилизируется температура на выходе.

Пластинчатая схема обеспечивает значительно более интенсивный теплообмен по сравнению с традиционными трубчатыми аппаратами.

Технические возможности

Основные эксплуатационные характеристики теплообменника:

• условный проход: Ду 32

• устойчивость к повышенному рабочему давлению

• работа в широком диапазоне температур

• возможность установки большого количества пластин

• длительный срок службы при правильной эксплуатации

Благодаря возможности изменять количество пластин аппарат легко адаптируется под требуемую тепловую нагрузку.

Преимущества Этра ЭТ-005 Ду 32

Высокая эффективность

Развитая поверхность пластин обеспечивает интенсивную передачу тепла даже при небольших расходах теплоносителя.

Компактность

Аппарат значительно компактнее кожухотрубных теплообменников аналогичной мощности.

Регулируемая мощность

Добавление или удаление пластин позволяет изменять производительность без замены оборудования.

Удобство обслуживания

Разборная конструкция дает возможность механической очистки пластин и замены уплотнений.

Надежность

Использование коррозионностойких материалов обеспечивает стабильную эксплуатацию и длительный срок службы.

Области применения

Пластинчатый теплообменник Этра ЭТ-005 Ду 32 используется:

• в индивидуальных тепловых пунктах;

• в системах отопления зданий;

• в узлах приготовления горячей воды;

• в вентиляционных и климатических установках;

• в системах охлаждения оборудования;

• на промышленных предприятиях.

Аппарат подходит для воды, водно-гликолевых растворов и различных технологических жидкостей.

Монтаж

Теплообменник устанавливается на подготовленное основание с возможностью доступа к прижимной плите для обслуживания. Подключение выполняется через стандартные соединения Ду 32 с соблюдением направления потоков.

Перед запуском необходимо:

• промыть систему;

• удалить воздух;

• проверить герметичность;

• постепенно вывести оборудование на рабочие параметры.

Плавный пуск защищает прокладки от повреждения и увеличивает срок эксплуатации.

Эксплуатация и обслуживание

Для поддержания эффективности требуется периодическая очистка пластин от отложений. Частота обслуживания зависит от качества теплоносителя. Рекомендуется регулярно контролировать:

• перепад давления;

• температурный режим;

• состояние уплотнений;

• затяжку стяжных шпилек.

Разборная конструкция позволяет быстро выполнять сервис без длительной остановки системы.

Итог

Пластинчатый теплообменник Этра ЭТ-005 Ду 32 — это надежное и универсальное решение для систем теплоснабжения, горячего водоснабжения и охлаждения. Он сочетает компактные размеры, высокую тепловую эффективность и простоту обслуживания. Возможность изменения количества пластин делает аппарат удобным при модернизации тепловых пунктов и позволяет адаптировать его под реальные нагрузки, обеспечивая стабильную работу инженерных систем на протяжении многих лет.
